Какво е изискването за NPSH (Net Positive Suction Head) за двойно засмукваща помпа S?
Като доставчик на помпи с двойно засмукване S, често се сблъсквам с въпроси от клиенти относно изискването за нетен положителен смукателен напор (NPSH) за тези помпи. Разбирането на изискването за NPSH е от решаващо значение за правилната работа и дълголетието на помпата. В тази публикация в блога ще разгледам какво е NPSH, защо е важен за помпи с двойно засмукване S и как да определите подходящия NPSH за вашето конкретно приложение.
Какво е NPSH?
Нетната положителна смукателна височина (NPSH) е мярка за наличното налягане на смукателния вход на помпата за предотвратяване на кавитация. Кавитация възниква, когато налягането на смукателната страна на помпата падне под налягането на парите на изпомпваната течност, причинявайки образуването на мехурчета от пара. Когато тези мехурчета се срутят, те могат да причинят повреда на работното колело на помпата, корпуса и други компоненти, което води до намалена ефективност, повишен шум и преждевременна повреда на помпата.
Има два типа NPSH: наличен NPSH (NPSHA) и необходим NPSH (NPSHR). NPSHA е действителното налично налягане на смукателния вход на помпата, като се вземат предвид фактори като надморската височина на източника на течност, загубите от триене в смукателния тръбопровод и налягането на парите на течността. NPSHR, от друга страна, е минималното налягане, необходимо на смукателния вход на помпата за предотвратяване на кавитация. Това е характеристика на самата помпа и се определя от производителя на помпата чрез тестване.
Защо NPSH е важен за двойносмукателните помпи S?
Двойно засмукващите помпи S обикновено се използват в приложения, където се изискват високи дебити и ниски до средни напори, като водоснабдяване, напояване и ОВК системи. Тези помпи са проектирани с двойно засмукващо работно колело, което позволява по-балансиран поток от течност в помпата и намалява риска от кавитация. Въпреки това, дори и с дизайн с двойно засмукване, помпите с двойно засмукване S все още изискват достатъчно NPSH, за да работят правилно.
Ако NPSHA е по-малко от NPSHR, може да възникне кавитация, което да доведе до проблемите, споменати по-рано. В допълнение, кавитацията може също да причини намаляване на производителността на помпата, тъй като мехурчетата на парата могат да нарушат потока на течност през работното колело и да намалят ефективността на помпата. Следователно е важно да се гарантира, че NPSHA е по-голямо от NPSHR, за да се предотврати кавитация и да се гарантира надеждната работа на помпата.
Как да определите изискването за NPSH за S двойно засмукваща помпа?
Определянето на изискването за NPSH за S двойно засмукваща помпа включва няколко стъпки. Първо, трябва да изчислите NPSHA за вашето конкретно приложение. Това може да стане с помощта на следната формула:
NPSHA = (Patm - Pv) / ρg + Z - hf
където:
- Patm е атмосферното налягане (в Pa)
- Pv е налягането на парите на течността (в Pa)
- ρ е плътността на течността (в kg/m³)
- g е гравитационното ускорение (в m/s²)
- Z е разликата в надморската височина между източника на течност и всмукателния отвор на помпата (в m)
- hf е загубата на триене в смукателния тръбопровод (в m)
След като сте изчислили NPSHA, трябва да го сравните с NPSHR, посочено от производителя на помпата. NPSHR обикновено се предоставя в кривата на производителността на помпата или в информационния лист. Ако NPSHA е по-голямо от NPSHR, тогава помпата трябва да работи без кавитация. Ако NPSHA е по-малко от NPSHR, тогава може да се наложи да предприемете стъпки за увеличаване на NPSHA, като например намаляване на загубите от триене в смукателния тръбопровод, увеличаване на надморската височина на източника на течност или използване на помпа с по-ниско изискване за NPSHR.
Фактори, влияещи върху изискването за NPSH за S двойно засмукваща помпа
Няколко фактора могат да повлияят на изискването за NPSH за S двойно засмукваща помпа. Те включват:
- Свойства на течността:Налягането на парите и плътността на изпомпваната течност могат да окажат значително влияние върху изискването за NPSH. Течностите с високо парно налягане или ниска плътност изискват по-висок NPSH за предотвратяване на кавитация.
- Дебит:NPSHR обикновено се увеличава с увеличаване на скоростта на потока. Следователно е важно да изберете помпа с NPSHR, която е подходяща за очаквания дебит на вашето приложение.
- Смукателен тръбопровод:Дължината, диаметърът и грапавостта на смукателния тръбопровод могат да повлияят на загубите от триене и следователно на NPSHA. По-дълги, с по-малък диаметър или по-груби тръби ще доведат до по-високи загуби от триене и по-нисък NPSHA.
- Скорост на помпата:NPSHR обикновено се увеличава с увеличаване на скоростта на помпата. Следователно е важно да изберете помпа с подходяща скорост за вашето приложение, за да сте сигурни, че NPSHR е в приемливи граници.
Нашите S двойно засмукващи помпи и NPSH
В нашата компания ние предлагаме широка гама S двойно засмукващи помпи, които са проектирани да отговорят на разнообразните нужди на нашите клиенти. Нашите помпи са внимателно проектирани да имат ниско изискване за NPSHR, което означава, че могат да работят с по-ниско NPSHA и са по-малко склонни към кавитация. Това ги прави идеални за приложения, където наличният NPSH е ограничен.

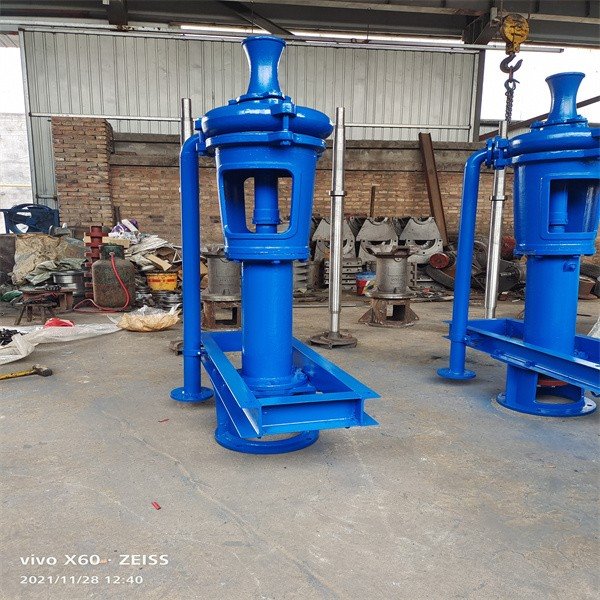

В допълнение към нашите двусмукателни помпи S, ние предлагаме и други видове индустриални помпи, като напримерКална помпа PNLи наWQ потопяема помпа за отпадни води. Тези помпи също така са проектирани да имат ниски изисквания за NPSHR и са подходящи за различни приложения.
Ако се интересувате да научите повече за нашите двойни смукателни помпи S или някоя от другите ни индустриални помпи, моля, посетете нашия уебсайт наS двойно засмукваща помпа. Нашият екип от експерти е винаги на разположение, за да отговори на вашите въпроси и да ви помогне да изберете правилната помпа за вашето приложение. Ние също така предлагаме техническа поддръжка и следпродажбено обслужване, за да гарантираме, че вашата помпа работи гладко и ефективно.
Заключение
В заключение, изискването за NPSH е критичен фактор, който трябва да се има предвид при избора на S двойно засмукваща помпа. Разбирането какво е NPSH, защо е важно и как да определите подходящия NPSH за вашето конкретно приложение е от съществено значение за правилната работа и дълголетието на помпата. В нашата компания ние се ангажираме да предоставяме висококачествени S двойно засмукващи помпи и други индустриални помпи, които са проектирани да имат ниски изисквания за NPSHR и са подходящи за различни приложения. Ако имате въпроси или се нуждаете от допълнителна информация, моля не се колебайте да се свържете с нас. Очакваме с нетърпение да работим с вас, за да отговорим на вашите нужди от помпане.
Референции
- Karassik, IJ, Messina, JP, Cooper, PT, & Heald, CC (2008). Ръководство за помпата. McGraw-Hill Professional.
- Stepanoff, AJ (1957). Центробежни и аксиални помпи: теория, дизайн и приложение. Уайли.
